Hitachi to Modbus TCP/RTU

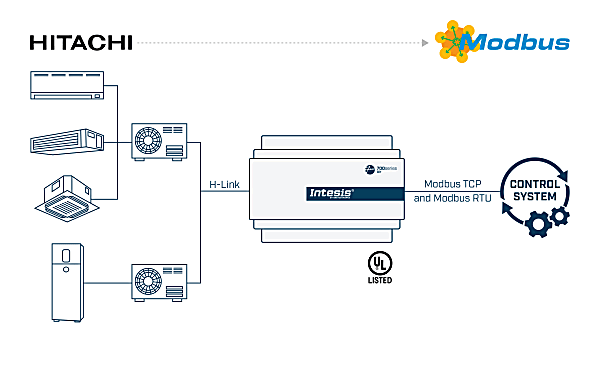

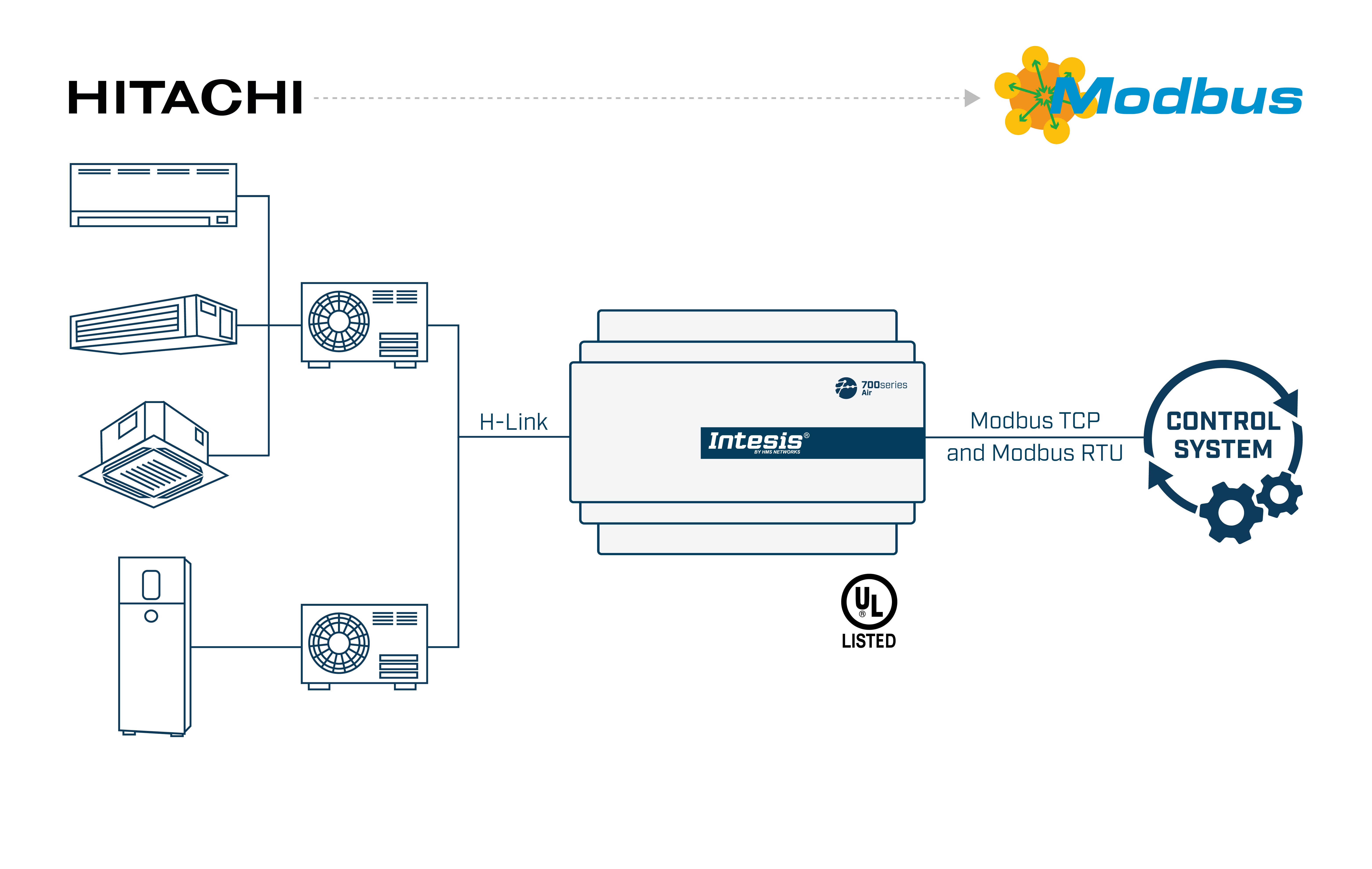

Hitachi VRF systems to Modbus TCP/RTU Application

注文番号 IN770AIR00SO000

BMS、SCADA、PLCなどのModbusマスタとして動作する機器から、日立のVRFシステムを双方向で制御・監視できるように特別に設計されています。 1つのインターフェイスから最大64台の室内機を統合できます。

製品を購入する

機能と利点

Modbus TCPとRTUの同時管理

ゲートウェイはModbusサーバーであり、Modbus TCPとModbus RTUの両方を同時に管理することができます。
室外機の通信バスへの直接接続

インターフェースは室外機の通信バスに直接接続するため、接続は簡単です。
自動識別

VRFシステムに存在するユニットを自動的に識別するためのスキャン機能を使用できます。
室外機の信号

室外機のシグナルを接続に使用
個々の室内機のエネルギー消費信号

各室内機からのエネルギー消費信号を確認
複数のTCPクライアントに対応

最大6台までTCPクライアント（入力ソケット）に対応
Intesis MAPS によるコミッショニングに適したアプローチ

テンプレートは必要に応じて何度でもインポートして再利用できるため、試運転時間を大幅に短縮できます。
構成ツールとインターフェイスの自動更新

Intesis MAPS 設定ツールとインターフェースのファームウェアは、新しいバージョンのソフトウェアが使用できるようになると、ツールから通知が送られます。

技術仕様

Contains Battery

Net Width (mm)

106 mm

Net Height (mm)

58 mm

Net Depth (mm)

90 mm

Net Weight (g)

240 g

Packed Width (mm)

130 mm

Packed Height (mm)

85 mm

Packed Depth (mm)

140 mm

Packed Weight (g)

550 g

Mounting

DIN rail mount (bracket included), Wall mount

Input Voltage (V)

For DC: 12 .. 36 VDC ±10%, Max: 250 mA For AC: 24 VAC ±10 %, 50-60 Hz, Max: 127 mA Recommended voltage: 24 VDC, Max: 127 mA

Power Connector

3-pole

Operating Temperature °C Min

-10 °C

Operating Temperature °C Max

60 °C

Storage Temperature °C Min

-30 °C

Storage Temperature °C Max

60 °C

Housing Materials

Plastic

Packaging Material

Cardboard

保証年数

3 years

Capacity

室内機最大16台、室外機最大16台。

Installation Conditions

このゲートウェイは筐体の中に取り付けるように設計されています。ユニットが筐体外に取り付けられる場合、ユニットへの静電気放電を防止するための予防措置を常に講じる必要があります。筐体内部で作業する場合（例：調整、スイッチの設定など）、ユニットに触れる前に必ず一般的な静電気対策に従ってください。

Item Number

IN770AIR00SO000

Export Control Classification Number (ECCN)

EAR99

Dual Usage

Country of Origin

Spain

Brand

Intesis

HS Code

8517620000

Yes

WEEE Category

IT・通信機器

ETIM Classification

EC001604

UKPSTI

Yes

UKCA

Yes

ユースケース

統合の例。

複数のプロトコルの組み合わせ

Intesis MAPS でプロトコルを変更(BACnet、Modbus、KNX、ホームオートメーション)に対応
